C’est un équipement qui demande un escalier de grandes dimensions (escalier avec virages ou escalier droit avec plusieurs volées de marches séparées par un palier).

Télécharger la documentation.

Permettre à une personne en fauteuil roulant de gravir un escalier avec plusieurs volées de marches droites ou avec courbes, c’est autorisé !

Comme nos plates-formes pour handicapé en escalier droit, la fabrication de cette machine dédiée à l’accessibilité des personnes est réalisée sur mesure.
Les projets sont exécutés en bureau d’étude par le constructeur. L’installation se fait aussi bien en lieu public comme chez le particulier, à l’intérieur d’un bâtiment ou à l’extérieur. Cette plate-forme fonctionne sur batteries. Elle se replie et ne prend que peu d’espace lorsqu’elle est en attente d’un utilisateur.

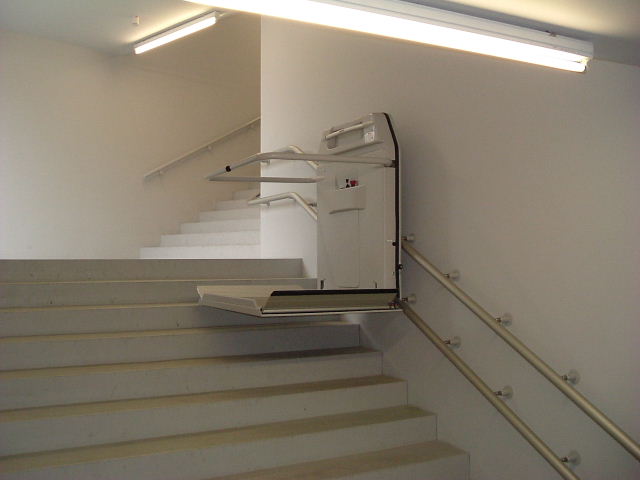

Une plate-forme handicapé dans les courbes

La plate-forme Handilift 6 s’intègre dans le décor. Les options couleur la font discrète ou très présente. A vous de mettre son caractère en valeur.
Elle est silencieuse et autonome grâce à ses batteries. La vitesse est programmée de façon à ralentir dans les virages.

Le rail est entièrement construit à la mesure de l’escalier et il est très beau, ce qui ne gâte rien ! Rail-rampe-crémaillère, il est les trois à la fois : un mixage de design, de haute technicité et de sécurité. Saluons l’ingéniosité du concepteur qui en a fait une œuvre d’art. Vous ne verrez plus l’aluminium anodisé du même œil.

Réfléchissez simplement à l’ arrivée et au départ pour décider de l’emplacement des boîtiers de commande aux paliers. La plate-forme est aussi télécommandée par ondes radio. Tout le côté technique est embarqué dans la plate-forme.

Le montage en deux à trois jours ne nécessite pas de travaux annexes importants. Une bonne coordination avec nos équipes facilite le travail et votre satisfaction.

Caractéristiques

Normes

• Conformité CE
• Conformément aux stipulations des directives CEE suivantes :
• 89/392/EWG Directive sur les machines (avec les adaptations 91/368/CEE, 93/44/CEE, 93/68/CEE), 98/37 EC
• 89/336/EWG Directive sur la compatibilité électromagnétique EEC
• 73/23/EWG Directive sur la basse tension

Dimensions

• Nécessité de disposer en bas de l’escalier d’environ 1.5 mètres pour assurer l’accès à la plate-forme
• Largeur du rail : diamètre de chaque rail 50mm
• Distance plate-forme pliée par rapport au mur : 350 mm
• Distance plate-forme dépliée par rapport au mur : 1100mm avec plateau standard
• Dimensions standards du plateau : 1000 x 800 mm ou 950 x 780 mm

Options

• Possibilité de fourniture d’une plate-forme plus étroite afin de l’adapter à l’escalier.
• Autres personnalisations sur demande (accès latéral, strapontin.…).

Sécurité

• Moteur à réducteur non réversible
• Dispositif de guidage anti-déraillement
• Dispositif parachute régulateur de vitesse
• Volets, bords sensibles et dessous du plateau sensibles à la pression, arrêtant la plate-forme en cas de rencontre d’un obstacle
• Boutons poussoirs d’appel et de renvoi à chaque étage (commandes radio)
• Appareil autonome sur batteries
• Repliage manuel possible en cas de panne dans l’escalier
• Boutons à pression continue
• Coups de poing de sécurité à chaque niveau et sur la plate-forme
• Clés de condamnation à chaque niveau

Installation

Une installation en intérieur ou en extérieur

• Pose en intérieur ou extérieur d’un bâtiment.
• L’installation se fait sur le mur, côté intérieur de l’escalier. Il est possible de prévoir une installation sur poteaux si le support ne permet pas la pose au mur.
• Système de 2 rails aluminium supportant le châssis de la plate-forme, fixé sur le mur ou sur poteaux.
• Rail totalement individualisé et adapté à l’escalier.
• Il ne s’agit pas d’un ” meccano ” mais d’un rail en tronçons de deux à trois mètres assurant une meilleure durabilité et un confort accru (silence, pas de vibrations ). Ce système remonte le centre de gravité (moindre usure des galets nylon).
• Crémaillères de traction intégrées au rail.
