« Découvrez la plateforme CAMA HL7 »

La plate-forme HandiLift 7 est un équipement qui demande un escalier de bonnes dimensions, des fixations solides et une étude préalable sérieuse.

Télécharger la documentation.

La plateforme élévatrice CAMA HL7

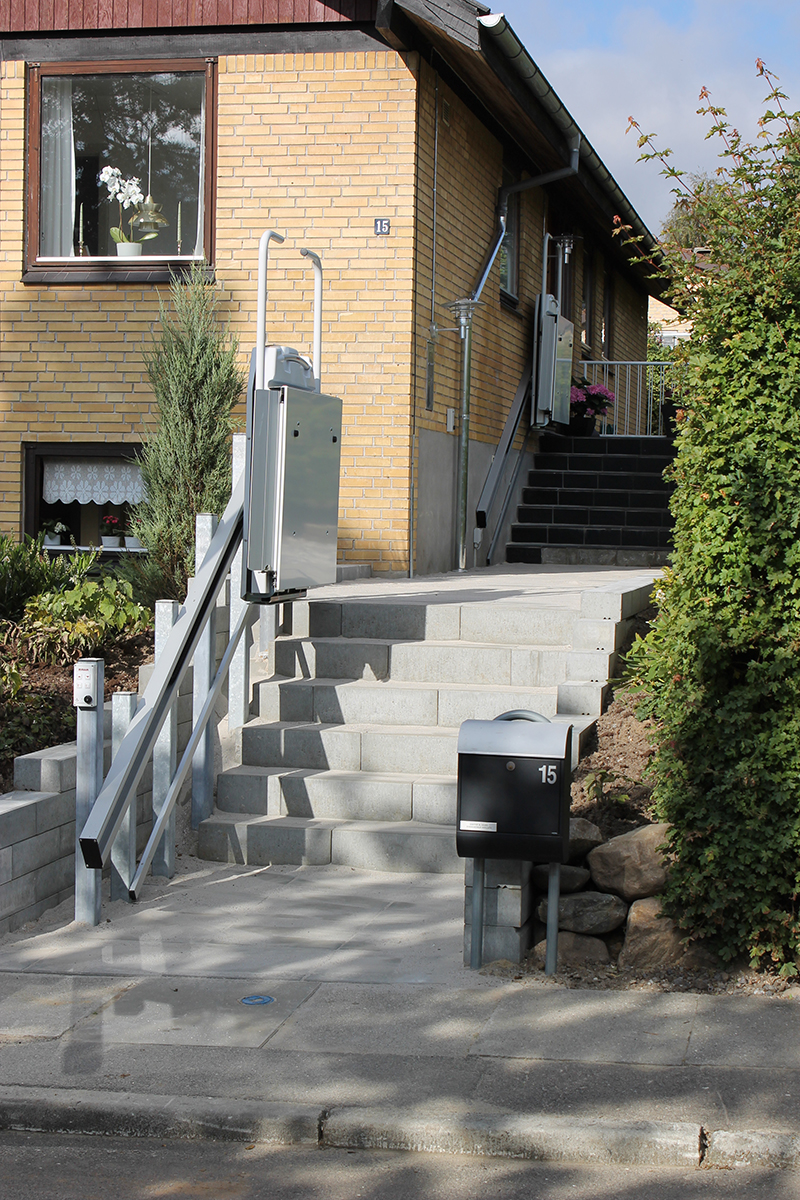

L’installation se fait en lieu recevant du public, en entreprise pour un salarié handicapé ou chez le particulier, à l’intérieur d’un bâtiment ou à l’extérieur.
La plate-forme oblique HL7 est construite sur mesure et aux mesures de l’escalier qui doit exister.
Les projets sont exécutés en bureau d’étude par le constructeur qui a déjà à son actif des réalisations prestigieuses dans de nombreux pays à travers le monde : l’Opéra de Sydney en Australie, la Cathédrale St Paul à Londres, le métro de Tokyo, de nombreux théâtres et musées en Scandinavie, en Allemagne,…

L’accessibilité est un droit pour tous

Ce qui nous a plu
La plate-forme élévatrice fonctionne sur secteur.Tout le mécanisme est embarqué dans l’élévateur. Il n’y a pas d’armoire technique externe à installer à proximité.

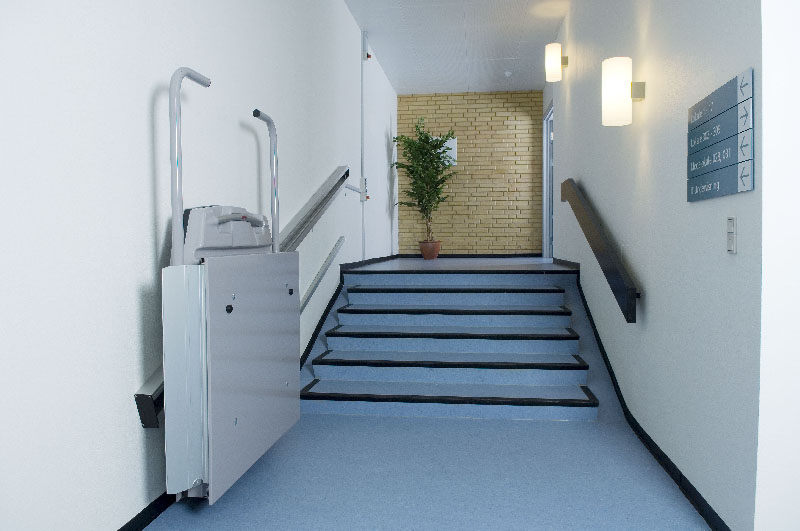

Réfléchissez simplement à l’ arrivée et au départ pour décider de l’emplacement des boîtiers de commande aux paliers. La plate-forme est aussi télécommandée par ondes radio. A noter : le peu de place occupée par la machine en position stationnée.

Le montage en un à trois jours ne nécessite pas de travaux annexes importants. Une bonne coordination avec nos équipes facilite le travail et votre satisfaction.
Les options de couleur du rail et de la plate-forme permettent une parfaite intégration dans l’environnement. Consultez nos références ERP en France en lieu public.

Etre attentif à
La place disponible au bas de l’escalier : selon la pente, un dégagement minimum de 1,55 mètres au pied de l’escalier est nécessaire.


Caractéristiques

Normes

  • Conformité CE
  • Directive machine : 2006/42/EC et norme EN81-40
  • Directive machines 89/392/EWG (avec les adaptations 91/368/CEE, 93/44/CEE, 93/68/CEE) 89/336/EWG,98/37 EC
  • Directive sur la compatibilité électromagnétique EEC73/23/EWG
  • Directive sur la basse tension

Dimensions de la plate-forme handicapé HL7

hl7-dimensionshttps://www.ascier.fr/wp-

Les dimensions données par le constructeur peuvent être soumises à modification sans préavis.
Chaque projet est réalisé aux mesures de l’escalier existant.

Nécessité de disposer en bas de l’escalier de 1,50 m environ (selon la pente) pour assurer l’accès à la plate-forme.

  • Charge utile 200 kg ou 225/300 kg en option
  • Largeur du rail : 6,8 cm
  • Plate-forme en position stationnée : 30 cm
  • En utilisation par rapport au mur : 105 cm avec plateau standard
  • Dimensions du plateau : 100 x 80 cm ou 95 x 78 cm

Électricité

Vitesse de levage : 0,10m/seconde. Courant d’alimentation monophasé 220V 550W. Tension de commande 24 V tension de sécurité.
Appareil fonctionnant sur secteur avec un câble pendentif protégé par une chaîne nylon et circulant dans le rail. Toute la partie électrique est embarquée sans coffret électrique externe.


Options

Design – Couleur – Options

  • Couleur du rail : aluminium
  • Couleur de la plate-forme : RAL 7035 Gris neutre
  • Autre teinte RAL en option
  • Carrosserie en matière synthétique permettant une déformation et une remise en forme instantanée.
  • Personnalisations sur demande (plate-forme à dimensions réduites, accès latéral, strapontin …).

Sécurité

  • Moteur à réducteur non réversible
  • Guidage anti-déraillement
  • Dispositif parachute régulateur de vitesse
  • Volets, bords sensibles et dessous du plateau sensibles à la pression, arrêtant la plate-forme en cas d’ obstacle
  • Boutons poussoirs d’appel et de renvoi à chaque étage
  • Boutons à pression maintenue
  • Coups de poing à chaque niveau et sur la plate-forme
  • Clés de condamnation à chaque niveau

Installation

Le montage se fait contre un mur solide ou sur poteaux si le mur n’est pas utilisable.
Le système : rail aluminium sur mesure supportant le châssis de la plate-forme, fixé sur le mur ou sur poteaux. Un deuxième rail plus petit soutient les roulettes de guidage de l’appareil. La crémaillère de traction en acier est masquée dans le rail.
Le rail fabriqué en tronçons de deux à trois mètres assure longévité à la plate-forme et confort d’utilisation. Le déplacement de la machine est silencieux et sans vibrations.
